[Homelab] #4 Update do ambiente

Fala galera! Seis tão baum?

Depois do update no meu cluster de Raspberry Pi, seguimos com as atualizações do home lab. Como mencionei anteriormente, estou montando um PiNAS — um NAS caseiro com Raspberry Pi. Recentemente finalizei a compra dos componentes, e agora, com tudo em mãos, chegou a hora de começar a brincadeira.

Este artigo não é somente sobre o PiNAS, mas sim sobre toda a evolução do meu home lab. Vou compartilhar com vocês o que mudou no meu setup, o que funcionou e o que ainda precisa melhorar.

Atualizando o Cluster Kubernetes

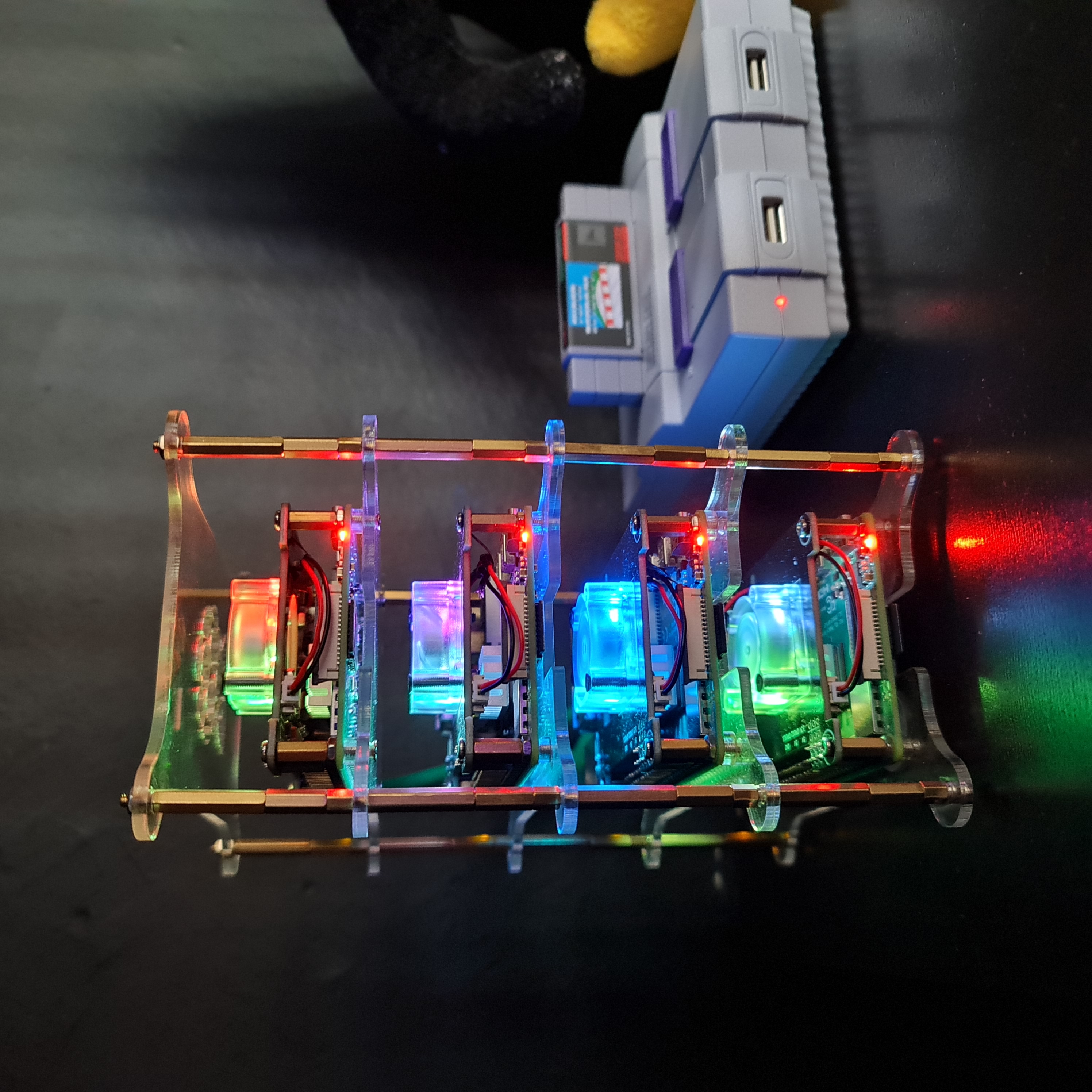

Para quem acompanha meu projeto, talvez se lembre que meus Raspberry Pi são alimentados via PoE (Power over Ethernet). Para isso, cada placa possui um HAT com dissipadores passivos e um mini cooler.

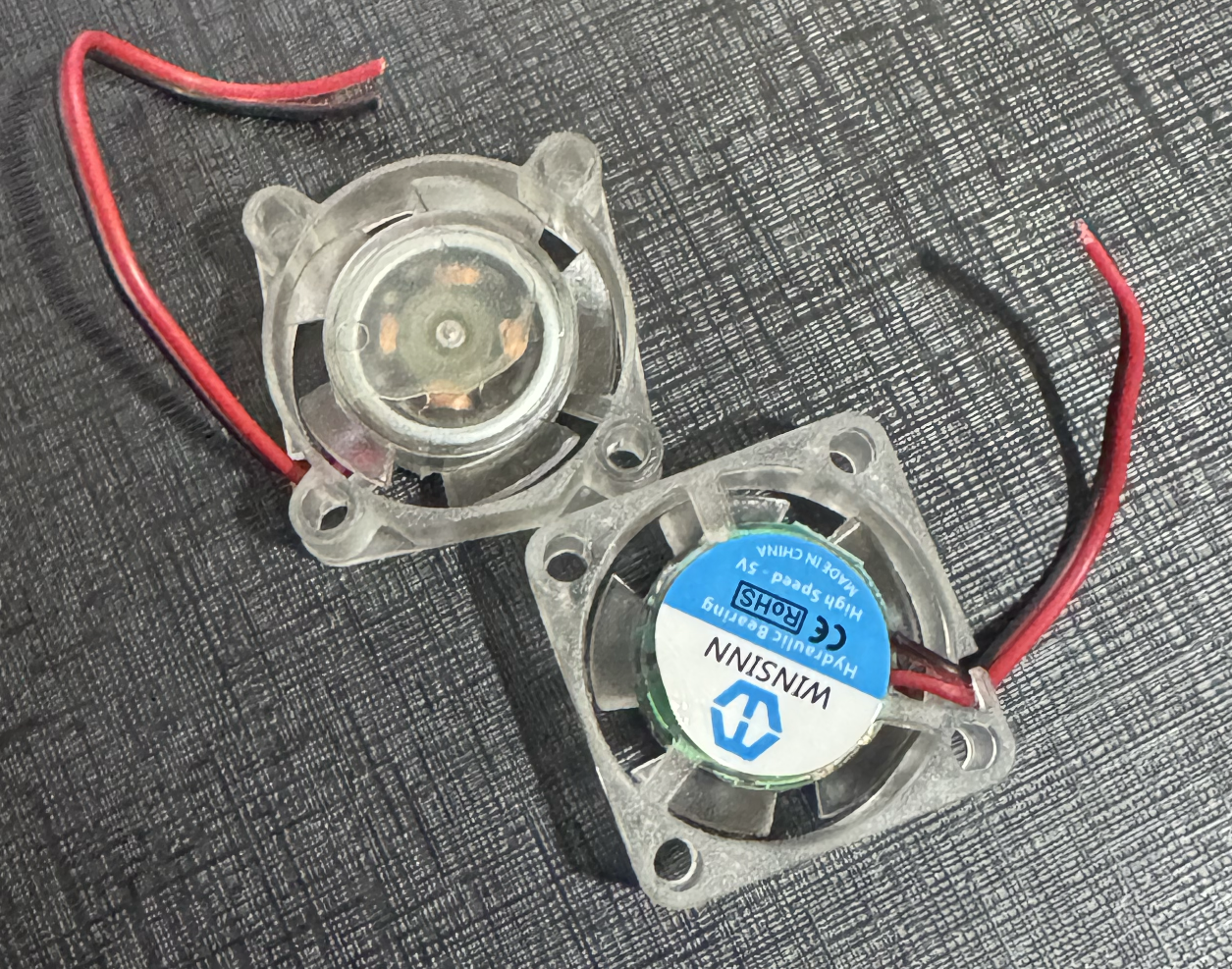

No entanto, o primeiro problema surgiu aí: com o tempo, esses mini fans começaram a fazer barulho excessivo. Como são muito pequenos, não têm manutenção adequada — uma simples limpeza não resolveu.

Resultado: quando as quatro placas estavam ligadas, o barulho atrapalhava bastante o dia a dia no escritório.

Por isso, deixei o cluster desligado por um bom tempo, só ligando em caso de necessidade. Mas esse não era o objetivo. Quero meu cluster funcionando 24/7.

Solução temporária: remover os fans

A solução que encontrei foi radical: removi os fans. O silêncio foi imediato — uma maravilha! Mas aí veio o outro problema: temperatura. A combinação placa + HAT PoE sem ventilação virou praticamente uma churrasqueira. Lembrou os antigos AMD Duron “du quente”…

Novo Rack e reestruturação física

Diante do problema, fui atrás de um novo case onde pudesse instalar um sistema de resfriamento mais robusto, silencioso e com possibilidade de manutenção.

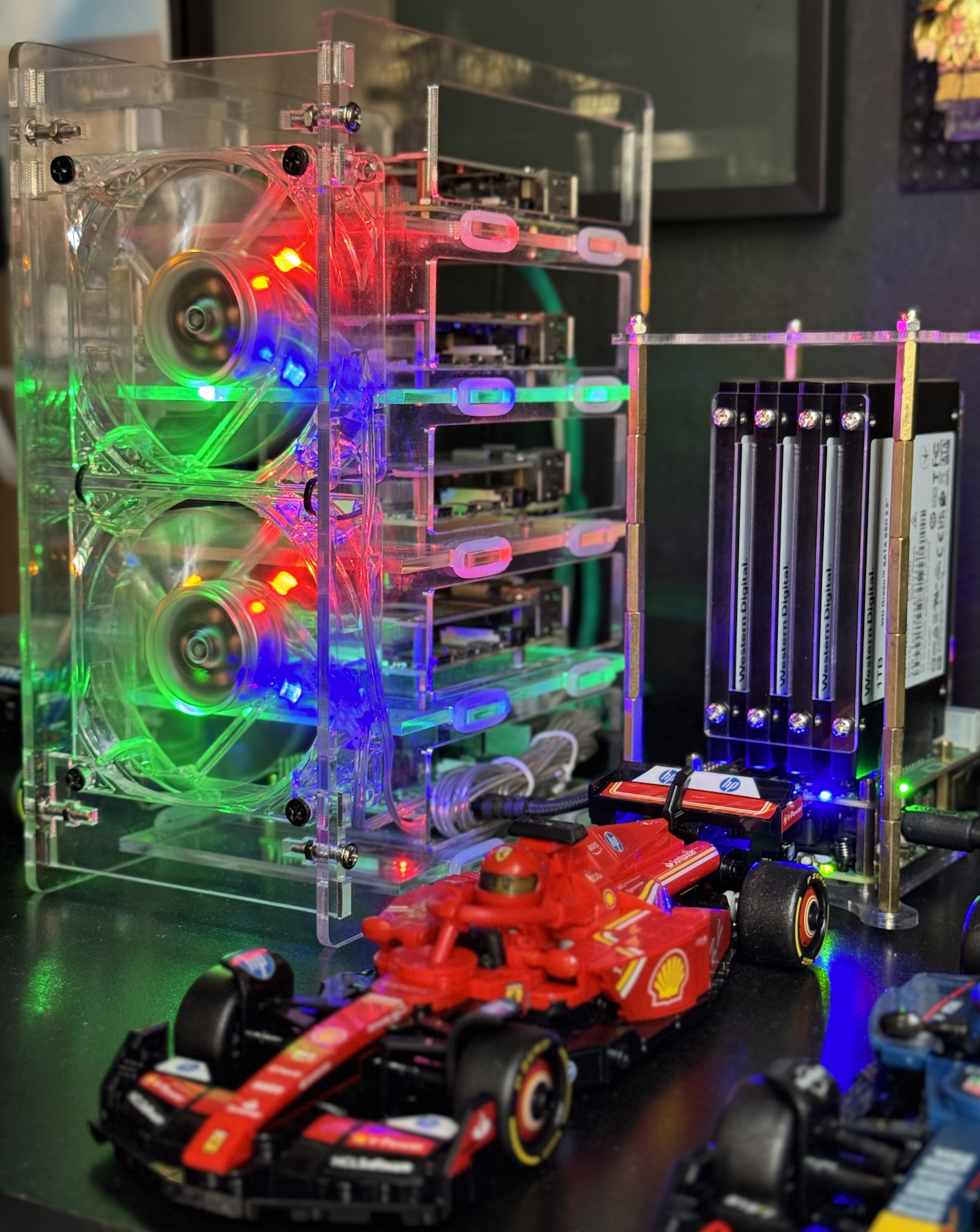

O novo rack

Encontrei um kit no AliExpress com cinco baias, ideal para acomodar:

• O cluster Kubernetes
• Meu DNS com Pi-hole
• E ainda sobrou espaço para o Raspberry Pi 3 (apelidado de Pi-hole), que agora alimenta os fans frontais via USB.

A distribuição atual ficou assim:

• Na base: Pi 3 (Pi-hole)
• Acima: Worker 1, Worker 2, Worker 3
• No topo: Master Node

O novo rack usa fans de 8 cm, que são mais silenciosos do que os dos HATs e estão conseguindo manter uma temperatura aceitável no cluster. A construção do rack é razoável, com alguns pequenos problemas, mas no geral, estou satisfeito: consegui agrupar tudo em um só lugar, liberando espaço para o PiNAS.

Problemas com energia e nova solução

Outro desafio no meu home lab sempre foi a questão da alimentação elétrica. Com tantos dispositivos, era um caos de cabos, fontes e tomadas. Desta vez, decidi investir em um hub USB de alta potência para organizar tudo e alimentar periféricos e iluminação do escritório.

Lista de dispositivos que precisava alimentar:

1. Raspberry Pi 3 (Pi-hole-) via USB-C x Micro USB
2. Raspberry Pi 5 (PiNAS) + HAT SATA via USB-C x DC 12V (5.5x2.5mm)
3. Painel de LED Divoom via USB-A
4. Letreiro de LED via USB-A

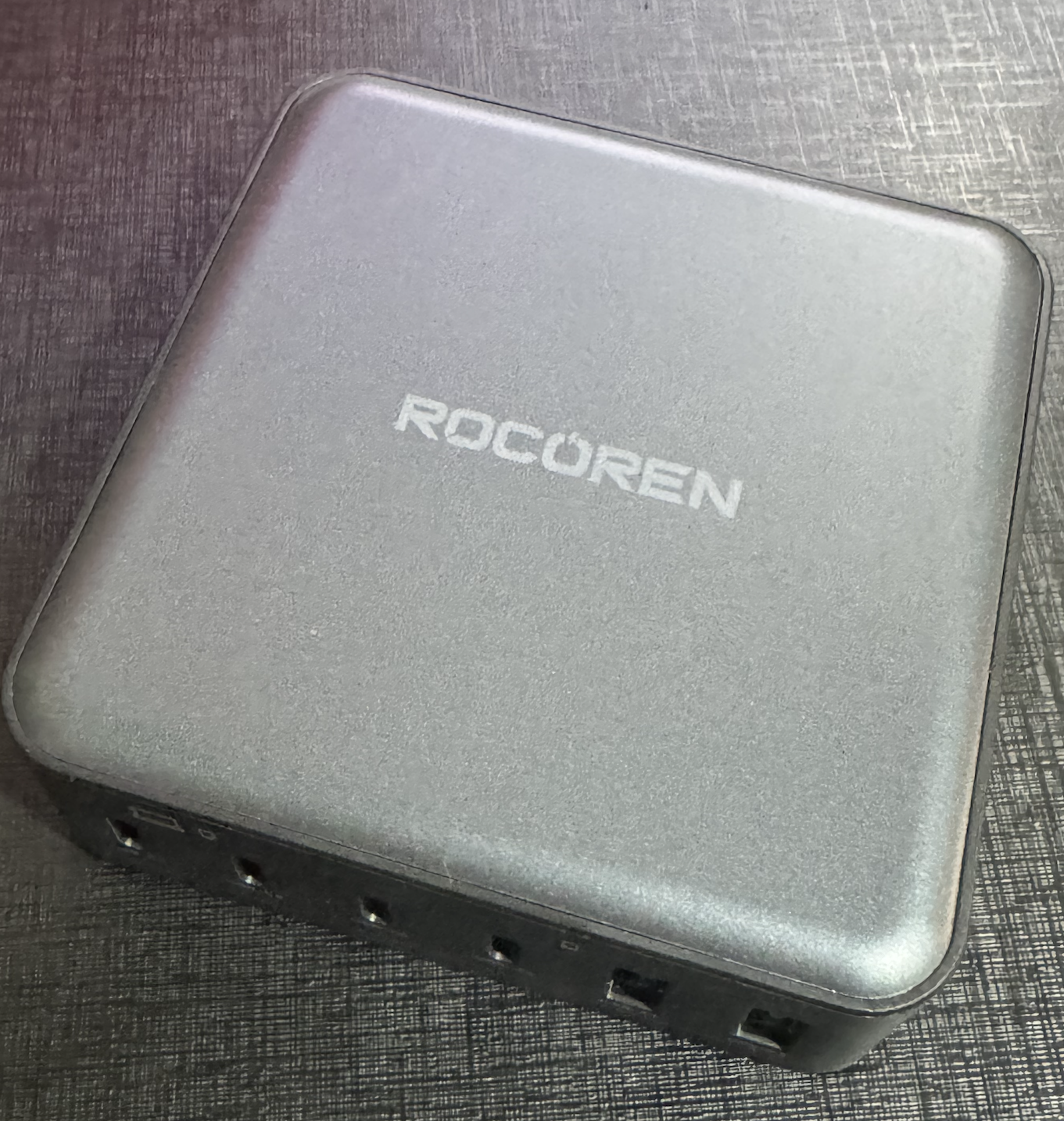

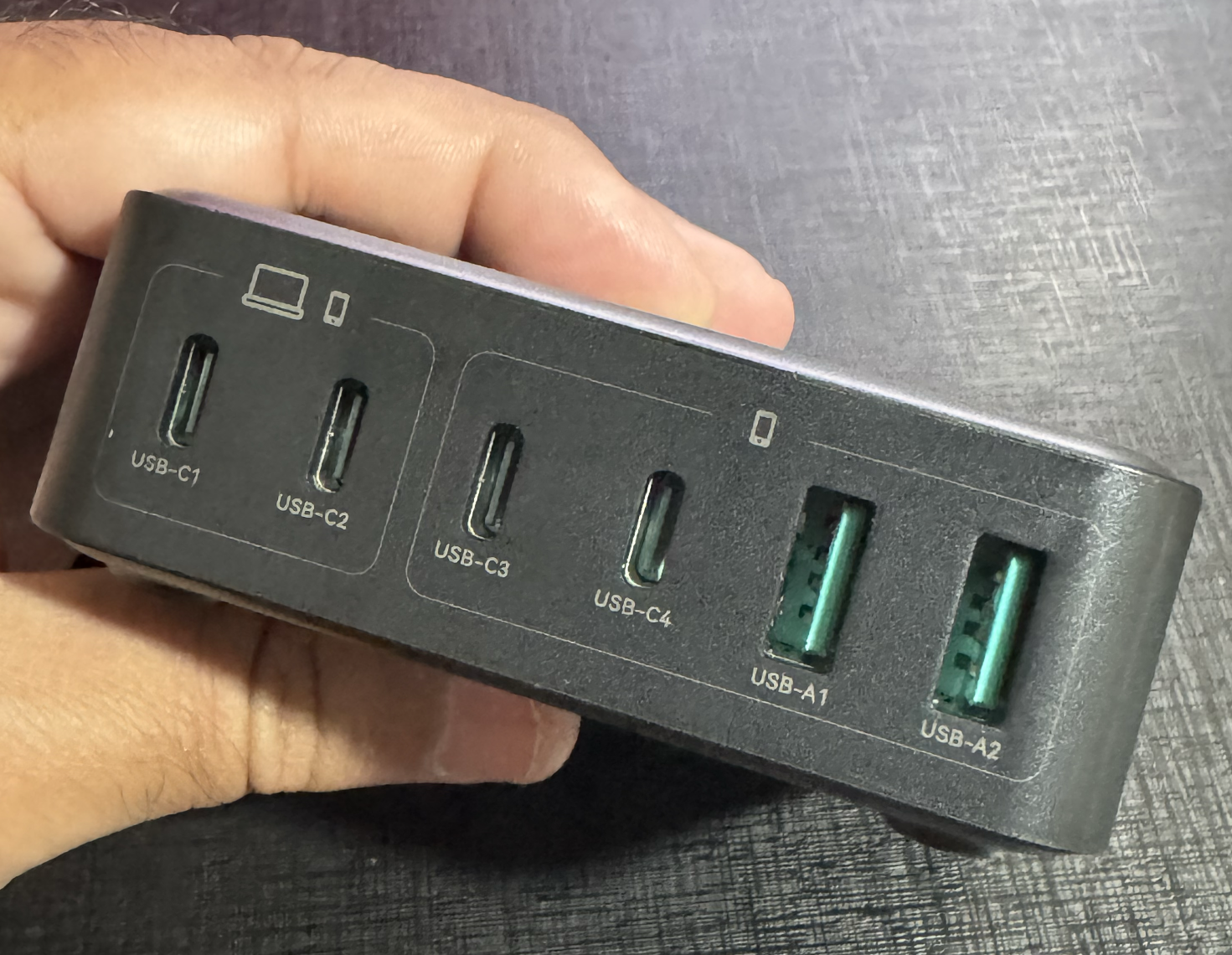

A solução: Carregador Rocoren GaN 200W com 6 portas

Especificações principais:

• USB-C
  • C1: Até 100W
  • C2: Até 65W
  • C3: Até 45W
  • C4: Até 30W
• USB-A
  • A1/A2: Até 15W cada

Distribuição das portas:

• Pi 5 + HAT SATA: C1 (100W) + C2 (65W com saída 12V)
• Pi 3: C3 (45W)
• Painel e letreiro de LED: A1 e A2

Para minha surpresa, tudo funcionou perfeitamente, especialmente o HAT SATA, que eu achava que daria problema. Usei um cabo USB-C PD de 12V para o conector DC exigido. A organização dos cabos ficou impecável — talvez a parte mais satisfatória de toda a reestruturação!

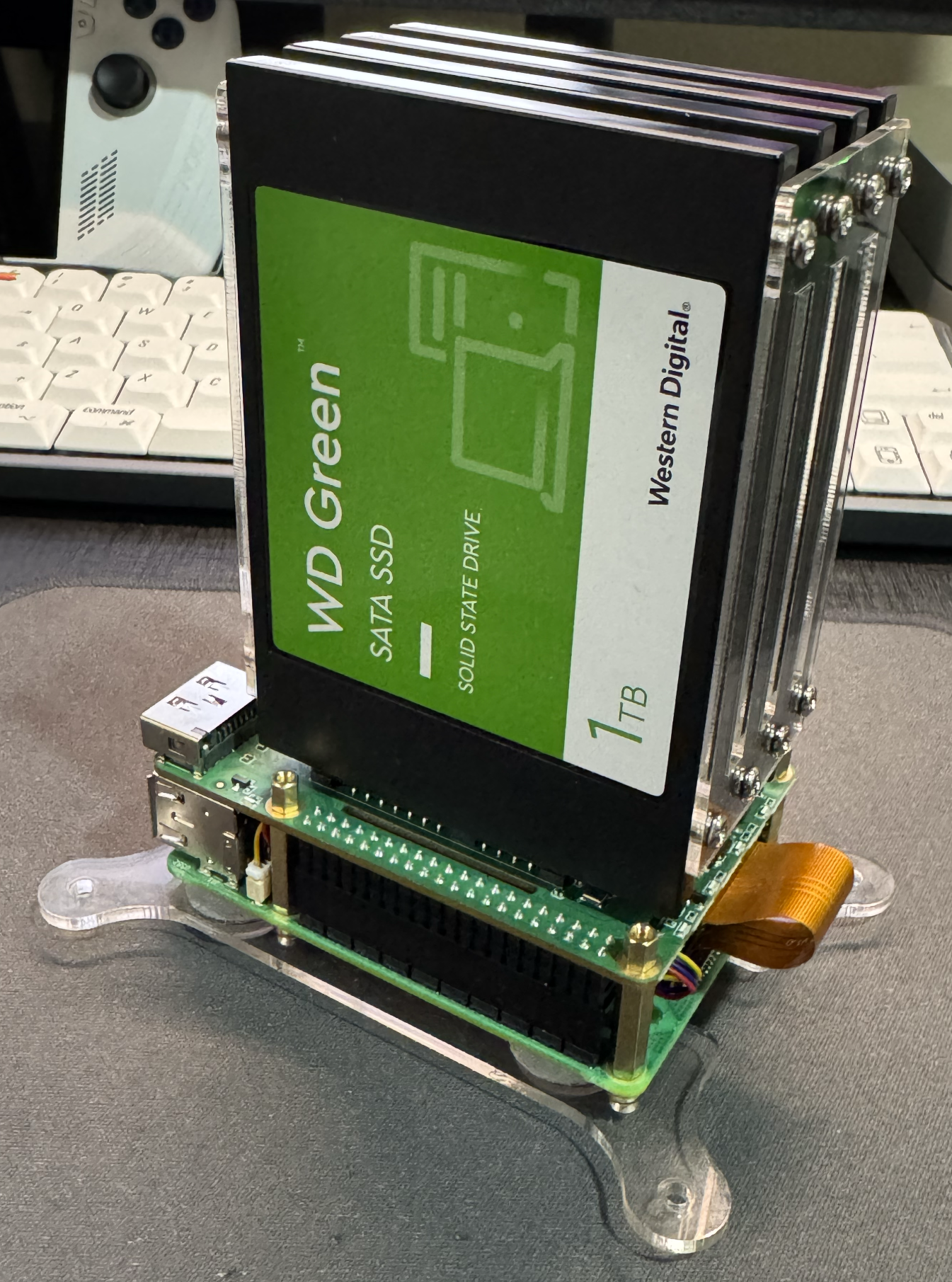

Construção do PiNAS com OpenMediaVault

Com a parte energética resolvida, avancei para a montagem do PiNAS.

Componentes usados:

• Raspberry Pi 5

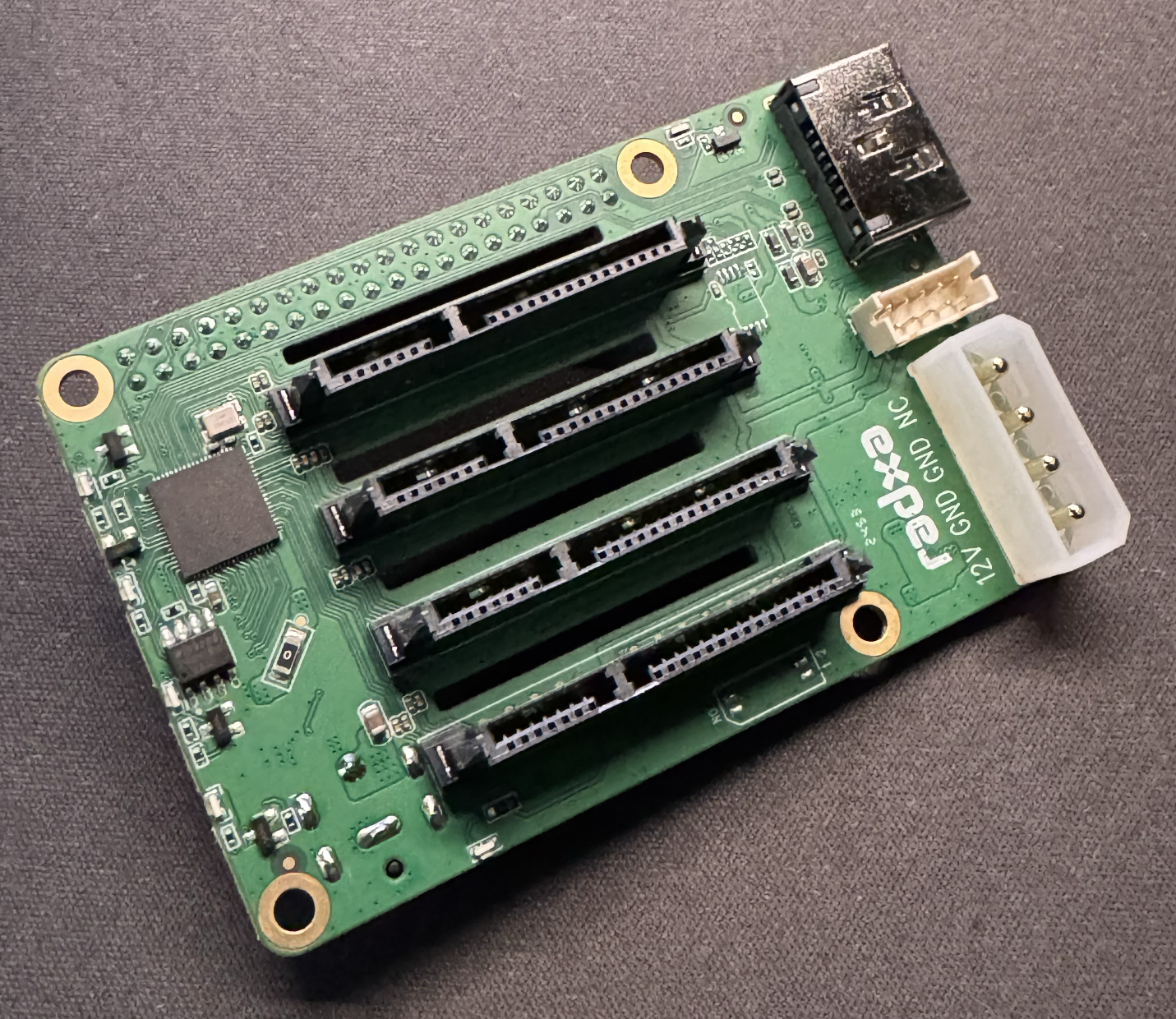

• HAT SATA da RADXA
• HDs SSDs
• Pequeno rack reaproveitado do cluster antigo

O HAT da RADXA vem com tudo necessário para instalação. Apenas adicionei um rack personalizado para combinar com o restante do cluster.

Instalação do OpenMediaVault (OMV)

Depois da montagem física, instalei o OpenMediaVault, formatei os discos e configurei o RAID. Não entrarei em detalhes técnicos aqui, pois o foco do post é a jornada de construção, mas se quiserem, posso escrever outro artigo só sobre isso.

Recomendo muito o vídeo do Caio Delgado, que tem praticamente o mesmo setup que o meu e fez um guia completo em vídeo/artigo.

Caio Delgado: Build your Backup Server with Raspberry Pi TODAY!

Resultado Final

Agora, em termos de hardware, estou satisfeito. Não pretendo mudar nada por um bom tempo. A próxima etapa — e talvez a mais desafiadora — será a instalação e configuração de todos os serviços que desejo rodar no cluster.

Pretendo escrever artigos sobre cada uma das stacks, então vem muita coisa boa por aí!

Referências e Repositório

Deixei as referências dos equipamentos utilizados:

• Unicast Cloud Homelab: GitHub
• Rack Raspberry Pi: AliExpress
• Rocoren 200w 6 portas GAN: AliExpress
• Cabo USB-C x DC5525: AliExpress

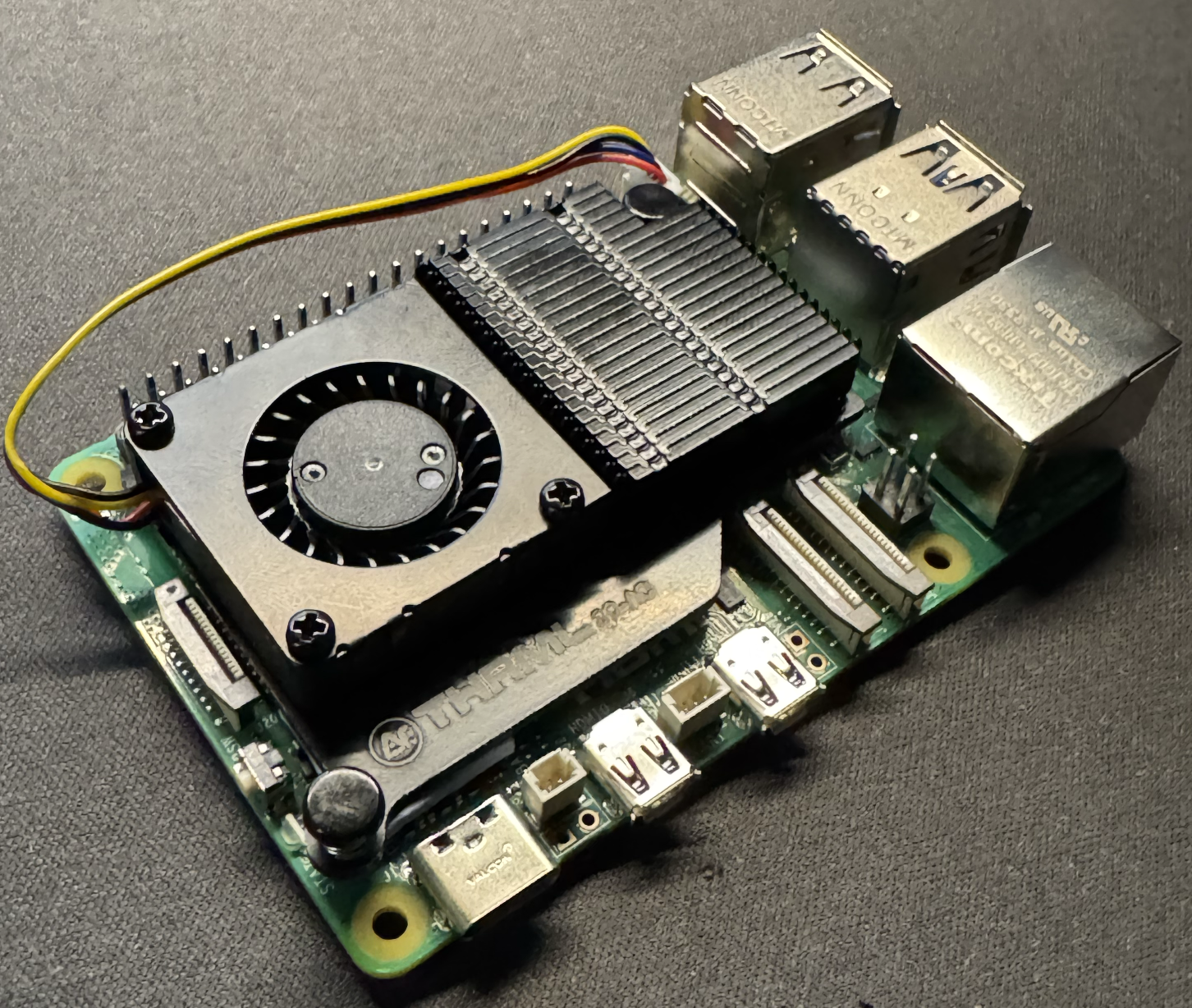

• Cooler Argon THRML 30mm para Raspberry Pi 5: AliExpress
• Radxa Penta SATA HAT para Raspberry Pi 5: AliExpress
• Fan 8cm USB: AliExpress

Se este artigo ou o repositório te ajudaram de alguma forma, não esquece de passar por lá e deixar uma ⭐!

Se você tiver alguma dúvida ou comentário, sinta-se à vontade para compartilhá-los conosco na seção de comentários abaixo!

Forte Abraço!
